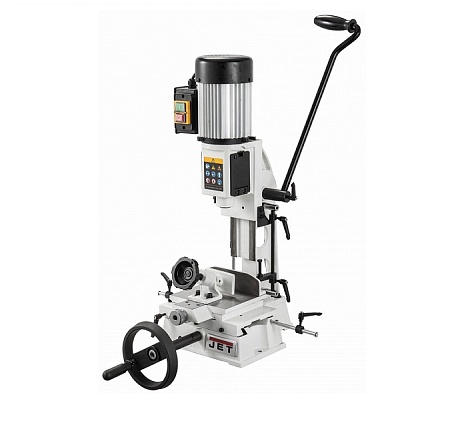

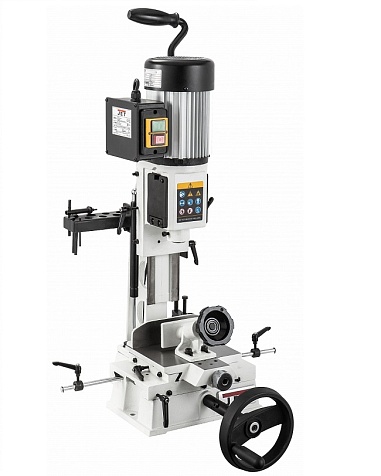

Пазувальний верстат JET JBM-4

Пазувальний верстат JET JBM-4
Напруга, В 230
Споживана (вихідна) потужність, 0,55 (0,4) кВт
Частота обертання шпинделя на холостому ходу, 1420 об / хв
Максимальний діаметр затиску свердлильного патрона 13 мм
Максимальний розмір різця (тверді / м'які породи) 12/16 мм
Хід різця 105 мм
Максимальна висота заготовки від столу, мм 110
Хід столу по осях (поздовжній / поперечний) 150/80 мм
Розміри робочого столу (ДхШ), 180х160 мм
Розміри упору заготовки (ДхВ) 180х50 мм
Максимальна відстань від упору до центру різця 65 мм
Довжина, мм 275
Ширина, мм 440
Висота, мм 640
Маса, кг 39
Довжина в упаковці, см 35
Ширина в упаковці, см 50
Висота в упаковці, см 70
Маса в упаковці, кг 41

Додатково:
Рейковий механізм подачі з газовим упором
Механізм швидкого регулювання висоти важеля подачі різця
Регульований упор глибини фрезерування
Поздовжній упор заготовки
Гвинтовий притиск заготовки до поздовжнього упору

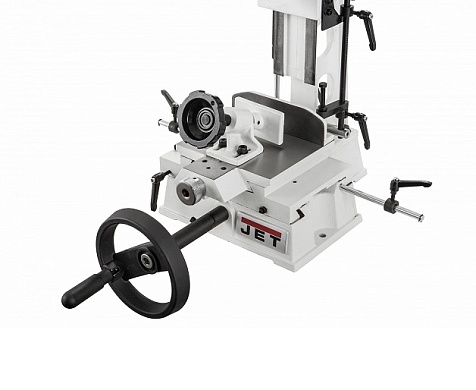

Координатний робочий стіл
Регульовані обмежувачі ходу по поздовжній осі
Робочий стіл з чавунного лиття
Кронштейн для приладдя
JBM-4 - довбально-пазувальний верстат для підготовки деталей під пряму (90 °) стикування з'єднанням шип-паз. Міцна і жорстка конструкція виготовлена ​​з масивних чавунних виливків. Колона зафіксована під прямим кутом до площини робочого стола, її положення не регулюється, це спрощує настройку і підвищує точність верстата.
