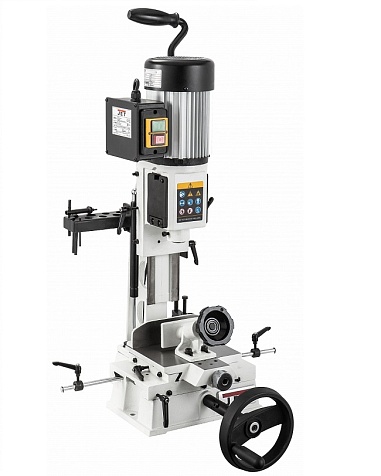

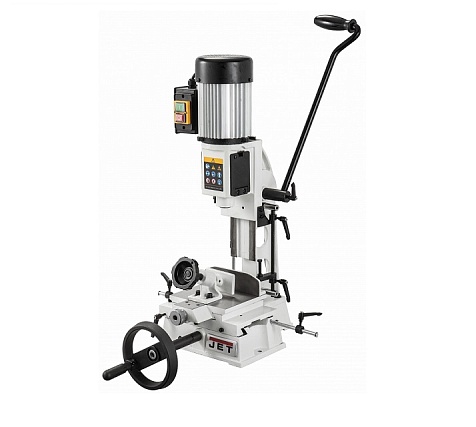

Пазовальный станок JET JBM-4

Пазовальный станок JET JBM-4
Напряжение, В 230
Потребляемая (выходная) мощность, 0,55 (0,4) кВт
Частота вращения шпинделя на холостом ходу, 1420 об/мин
Максимальный диаметр зажима сверлильного патрона 13 мм
Максимальный размер резца (твердые/ мягкие породы) 12/ 16 мм
Ход резца 105 мм
Максимальная высота заготовки от стола, мм 110
Ход стола по осям (продольный/ поперечный) 150/ 80 мм
Размеры рабочего стола (ДхШ), 180х160 мм
Размеры упора заготовки (ДхВ) 180х50 мм
Максимальное расстояние от упора до центра резца 65 мм
Длина, мм 275
Ширина, мм 440
Высота, мм 640
Масса, кг 39
Длина в упаковке, см 35
Ширина в упаковке, см 50
Высота в упаковке, см 70
Масса в упаковке, кг 41

Дополнительно:
Реечный механизм подачи с газовым упором
Механизм быстрой регулировки высоты рычага подачи резца
Регулируемый упор глубины фрезерования
Продольный упор заготовки
Винтовой прижим заготовки к продольному упору

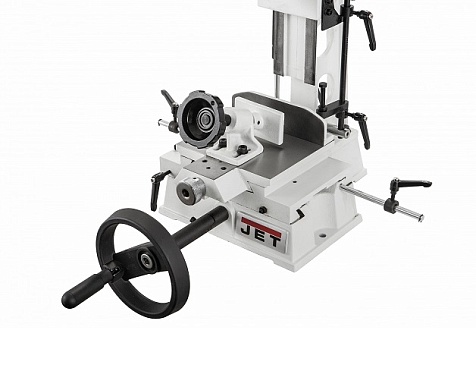

Координатный рабочий стол
Регулируемые ограничители хода по продольной оси
Рабочий стол из чугунного литья
Кронштейн для принадлежностей
JBM-4 – долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз. Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность станка.
