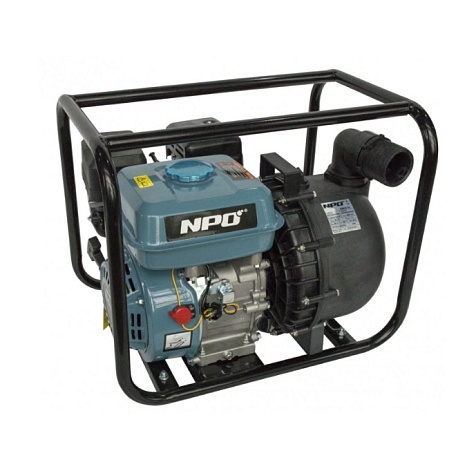

Мотопомпа для хим. веществ NPO ХІМ30-35

Мотопомпа для хим. веществ NPO ХІМ30-35
Агрегат мотонасосный (мотопомпа) ХИМ30-35 предназначен для перекачивания.
ния воды, морской воды, жидких удобрений и других химикатов, совместимых с материалами.
ламы агрегата, в сельском хозяйстве или на малых промышленных предпри-
емствах.
Конструктивные особенности и преимущества
мотопомпы ХИМ30-35:
• Установка на единой раме упрощает передвижение
• Изготовление колеса рабочего и диффузора из склона полного
технополимера, корпуса насосной камеры и фланцевого щита
термопластического технополимера, а также специальное торцевое уплотнение
увеличивают устойчивость к перекачке химически активных жидкостей и
повышают ресурс эксплуатации мотопомпы
• Наличие защиты двигателя от работы без масла увеличивает его ресурс
эксплуатации
• Наличие амортизаторов уменьшает шум
• Наличие дополнительной комплектации упрощает монтаж и техническое обслуживание
техническая характеристика
1 Максимальный напор, м 30
2 Максимальная объемная подача, м3/час (л/мин) 35 (583)
3 Максимальная высота всасывания, м 7
4 Среднее время работы на одной заправке (ч) до 3
№ Наименование показателей,
ед. изм.
ХИМ30-35
1. Диаметр всасывающего патрубка, мм 50
2. Диаметр выходного патрубка, мм 50
3. Максимальный напор, м 30
4. Максимальная высота всасывания, м7
5. Максимальная объемная подача, м³/ч 35
6. Максимальный диаметр перекачиваемых частиц, мм 5
7.Время непрерывной работы:
при температуре до 30ºС-8 часов
при температуре свыше 30ºС-4 часа
8. Тип двигателя одноцилиндровый четырехтактный OHV
9. Максимальная мощность/обороты, кВт(л.с.)/об/мин 4,8(6,5)/4000
10. Номинальная мощность/обороты, кВт(л.с.)/об/мин 4,3(5,8)/3600
11. Рабочий объем, см³ 196
12. Минимальное потребление топлива, г/кВт·ч 360
13. Степень компрессии 8,5:1
14. Максимальный момент на валу, Н·м 13,2
15. Объем топливного бака, л 3,6
16. Объем смазки в картере, л 0,6
17. Система зажигания транзисторное магнето
18. Система запуска ручной стартер
19. Система охлаждения воздуха
20. Топливо бензин А-92
21. Тип масла в картере SAE 10W-30
22. Среднее время работы на
одной заправке, ч. 3
23.Расход топлива при 75% от номинальной нагрузки, л/ч-1,2
24. Уровень шума, дБА 67
25. Датчик низкого уровня смазки в двигателе +
26. Корпус насосной камеры-Термо-пластический технополимер
27.Щит фланцево-термо-пластический технополимер
28.Колесо рабочее-Техно-полимер стекло-наполненный
29.Дифузор-Техно-полимер стекло-наполненный
30. Вал насосной камеры-AISI 430

• Перекачиваемая жидкость: вода, морская вода, жидкие удобрения, химические жидкости
• Плотность, не более 1000 кг/м³
• Показатель pН 4 – 10
• Максимальная температура перекачиваемой жидкости: +80ºC
• Максимальный размер частиц, не более 5 мм.
• Содержание механических примесей, не более 1%
• Содержание хлоридов, не более 350 г/м³
• Содержание сероводорода, не более 1,5 г/м³
• Температура окружающей среды: +1ºC…+50ºC
Не предназначена для использования в питьевом водоснабжении!
Конструктивные особенности:
• Моноблочные горизонтальные установлены на раме
• Корпус насосной камеры и фланцевый щит из термопластического технополимера
• Колесо рабочее – центробежное, полузакрытого типа, выполнено из склона полного технополимера
• Диффузор выполнен из склона полного технополимера
• Специальное торцевое уплотнение для грязной воды – графит/керамика/ NBR/AISI 304
• Встроенный обратный клапан
• Укомплектован решетчатым фильтром
• Укомплектован присоединительным комплектом и свечным ключом.
Двигатель:
• Одноцилиндровый четырехтактный бензиновый с самовентиляцией.
• Защита двигателя от работы без смазки
• Система запуска: ручная
• Система воспаления: полупроводниковое магнето
• Максимальный оборот двигателя: 4000 об/мин
• Бензин: А-92
• Смазка: 10W-30
