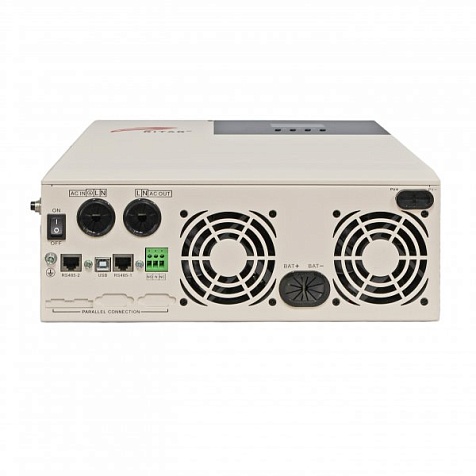

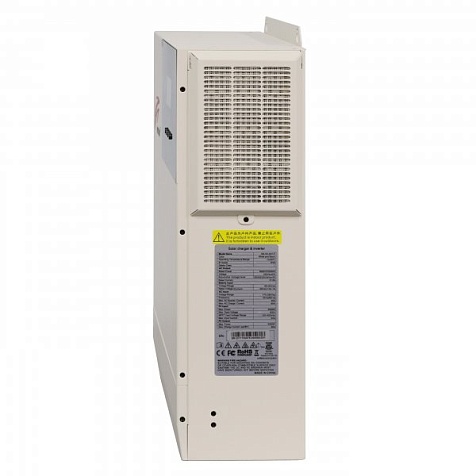

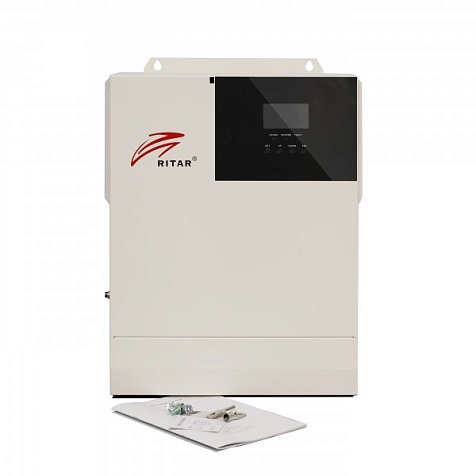

Гибридный солнечный инвертор Ritar SM-5K-48V-X

Гибридный солнечный инвертор Ritar SM-5K-48V-X
Серия SM – это новый тип смешанного инверторного накопителя солнечной энергии, объединяющий в себе накопитель солнечной энергии, накопитель муниципального заряда и синусоидальный выход переменного тока. Он использует управление DSP и усовершенствованный алгоритм управления для достижения характеристик высокой скорости реакции, высокой надежности и высоких промышленных стандартов. Есть четыре режима заряда, а именно: только солнечная энергия, приоритет сетевого питания, приоритет солнечной энергии, сетевое питание и солнечная энергия; и два дополнительных режима выхода, а именно: инвертирование и сетевое питание, чтобы удовлетворить различные потребности применения.

Особенности:
Полное цифровое управление двойным замкнутым кругом напряжения и тока и усовершенствованная технология ШИМ для вывода чистой синусоиды
Два режима выхода, то есть байпас сети и выход инвертора, могут обеспечить функцию бесперебойного питания
Четыре дополнительных режима заряда: только солнечная энергия, приоритет сети, приоритет солнечной энергии и смешанный заряд
Усовершенствованная технология MPPT с эффективностью до 99.9%
Широкий диапазон напряжения MPPT
С функцией активации литиевой батареи с помощью солнечной энергии и питания от сети переменного тока поддерживает подключение свинцово-кислотного аккумулятора и литиевой батареи
LCD-экран и 3 светодиодных индикатора динамически отображают данные системы и состояние работы
Кулисный переключатель Вкл./Выкл. может контролировать выход переменного тока
Благодаря функции режима энергосбережения уменьшаются потери холостого хода
Интеллектуальный вентилятор с регулируемой скоростью применяется для эффективного отвода тепла и продления срока службы системы
Обладает несколькими функциями защиты и всесторонней защитой на 360°
Имеет полную защиту от короткого замыкания, защиту от перенапряжения и пониженного напряжения, защиту от перегрузки, защиту от обратного заполнения и т.д.
Имеет функцию смешанной нагрузки: если аккумулятор не подключен, фотоэлектрическая и коммерческая энергия могут одновременно подавать питание на устройство (если аккумулятора нет, коммерческая энергия должна быть подключена). Когда батарея полна, она может перейти в режим смешанной нагрузки, что позволяет полностью использовать фотоэлектрическую энергию

Характеристики:
Режим переменного тока
Номинальное входное напряжение: 220/230 В переменного тока
Диапазон входного напряжения: (170 В ~ 280 В) ±2%, (90 В - 280 В) ±2%
Частота: 50 Гц / 60 Гц (автоматическое определение)
Частотный диапазон: 47 ±0.3 Гц ~ 55 ±0.3 Гц (50 Гц); 57 ±0.3 Гц ~ 65 ±0.3 Гц (60 Гц)
Защита от перегрузки/короткого замыкания: защитный выключатель
Эффективность: >95%
Время преобразования (байпас и инвертирование): 10 мс (типичное значение)
Защита от обратного потока переменного тока: да
Максимальный ток перегрузки байпаса: 40 А
Режим инвертирования
Форма кривой выходного напряжения: чистая синусоида
Номинальная выходная мощность (ВА): 5000 (4350/4500/4800/5000)
Номинальная выходная мощность (Вт): 5000 (4350/4500/4800/5000)
Коэффициент мощности: 1
Номинальная мощность: 230 В переменного тока (200/208/220/240 В настраивается)
Погрешность выходного напряжения: ±5%
Диапазон выходных частот (Гц): 50 Гц ±0.3 Гц, 60 Гц ±0.3 Гц
Эффективность: 90%
Защита от перегрузки:
(102%<нагрузка<125%) ±10%: сообщение об ошибке и выключении выхода через 5 минут
(125%<нагрузка<150%) ±10%: сообщение об ошибке и выключении выхода через 10 секунд
Нагрузка>150% ±10%: сообщение об ошибке и выключении выхода через 5 секунд
Пиковая мощность: 10000 ВА
Мощность двигателя под нагрузкой: 4HP
Защита от короткого замыкания на выходе: защитный выключатель
Технические характеристики байпасного выключателя: 40 А
Номинальное входное напряжение аккумулятора: 48 В (минимальное пусковое напряжение 44 В)
Диапазон напряжения аккумулятора: 40.0 В ~ 60 В постоянного тока ±0.6 В (сигнализация о пониженном напряжении/выключении напряжения/сигнализация о повышенном напряжении/восстановлении напряжения... ЖК-экран с возможностью настройки)
Режим энергосбережения: нагрузка ≤50 Вт
Зарядка переменного тока
Тип аккумулятора: свинцово-кислотный или литиевый
Максимальный ток заряда: 104.1А
Погрешность тока заряда: ±5 А постоянного тока
Диапазон напряжения заряда: 40-60 В постоянного тока
Короткое замыкание: выключатель и предохранитель
Защита от перезаряда: отключение заряда через 1 минуту после сигнала тревоги
Солнечная зарядка
Максимальное напряжение холостого хода фотоэлемента: 500 В постоянного тока
Ток короткого замыкания на входе фотоэлектрического модуля (ISC): 30 А
Диапазон рабочих напряжений фотоэлектрических преобразователей: 120-500 В постоянного тока
Диапазон напряжений MPPT: 120-450 В постоянного тока
Диапазон напряжения аккумулятора: 40-60 В постоянного тока
Максимальная входная мощность: 5500 Вт
Диапазон тока заряда солнечной энергии (регулируемый): 0-80 A
Защита от короткого замыкания заряда: предохранитель
Защита электропроводки: защита от обратного подключения
Характеристики аутентификации
Характеристики аутентификации: CE(IEC 62109-1)/FCC/SAA
Класс аутентификации ЕМС: EN61000
Диапазон рабочих температур: от -10°C до 55°C
Диапазон температур хранения: -25°C ~ 60°C
Диапазон влажности: от 5% до 95% (трехслойная защита лакокрасочного покрытия)
Шум: ≤60 дБ
Рассеивание тепла: автоматическое охлаждение с регулируемой скоростью подачи воздуха
Интерфейс коммуникации: USB/RS485 (WiFi/GPRS опционально) / сухое управление узлом
Размеры: 426 х 322 х 126 мм
Вес: 10.5 кг
