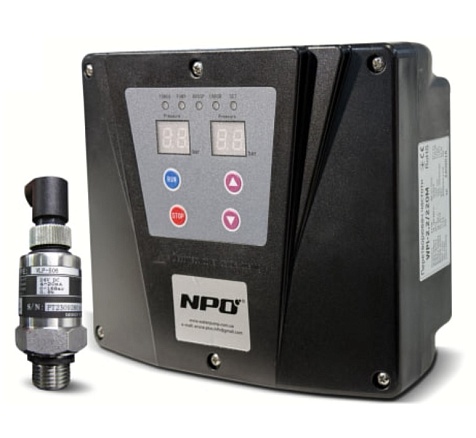

Частотный преобразователь NPO WPI-2,2/220M с датчиком давления 10bar

Частотный преобразователь NPO WPI-2,2/220M с датчиком давления 10bar
Назначение: для постоянного давления в системах водоснабжения бытовых, промышленных потребителей и многоквартирных домах.

Достоинства:
быстрая настройка рабочего давления воды в системе водоснабжения
простой в использовании интерфейс настройки рабочих параметров
индикация текущего давления в системе и давления настройки
плавный запуск и поддержание постоянного давления воды в системе позволяет экономить от примерно 20% до 60% электроэнергии.
плавное включение и выключение электродвигателя насоса уменьшает механические ударные нагрузки на подшипники электродвигателя, опасность гидроудара и уменьшает пусковой ток.
автоматический перезапуск при возникновении «сухого» хода, после того как в системе
появляется вода
Подрегулирование работой насоса позволяет быстро установить рабочее давление воды в системе водоснабжения
использование нескольких частотных преобразователей позволяет организовывать многоступенчатую станцию ​​поддержания давления в системах водоснабжения с целью экономии
электроэнергии

Обеспечивает защиту электронасоса от:
«сухого» хода
от перегрузки по току;
от работы при пониженном или повышенном напряжении в электросети;
от блокировки ротора, то есть при превышении значения силы тока.

Особенности:
выполнены по технологии синусоидальной широтно-импульсной модуляции.
выполняют контроль «напряжение/частота» (V/F) при запуске двигателя насоса.
сконструированы по методу переменная скорость/переменная частота (VWF)
контролирует в режиме реального времени изменение давления воды в водопроводе за счет изменения
скорости вращения ротора двигателя,
максимальная мощность двигателя всегда пропорциональна актуальным требованиям системы
встроенный интерфейс связи по протоколу «485»
максимальное количество насосов в многоступенчатой ​​станции водоснабжения – 6 штук

Ограничение:
жидкость, в которой работает датчик давления преобразователя: вода или другая жидкость, схожая с водой
по плотности и химической активности.
содержание механических примесей, менее 0,1%.
максимальный размер частиц, не более 0,2 мм.
максимальная температура перекачиваемой жидкости +100 °С.
температура окружающей среды -10°С…40°С
преобразователь должен быть установлен в сухом вентилируемом помещении.

Наименование показателей, ед.
1 Мощность, кВт 2.2
2 Род тока Однофазный
3 Входное напряжение, В 220 a.c.
4 Допустимый интервал входного напряжения, В 160…220
5 Выходное напряжение, В 220 a.c.
6 Входная частота, Гц 50/60
7 Диапазон выходной частоты, Гц 20...50 или 30...60 Гц
8 Тип нагрузки электронасос
9 Номинальная сила тока, А 11.5
10 Максимальная сила тока, А 17.2
11 Датчик давления 24В, (4...20) мA, 10бар
12 Диапазон настройки давления, бар 0,5...9,0
13 Гидроаккумулятор – Гидроаккумулятор емкостью не менее 2 литров.
должен быть примерно 60% от заданного давления в системе.
14 Давление запуска (автоматическое включение в работу)-Настройка производителя: давление запуска меньше установленного давления в системе на 0,3 бар
15 Длина кабеля датчика давления, м 1,9
16 Длина кабеля к насосу, м 0,4
17 Длина кабеля питания, м 1,4 (с вилкой) 1,4
18 Габаритные размеры (АхБхС), мм 210х173х124
19 Масса, кг 3.3
